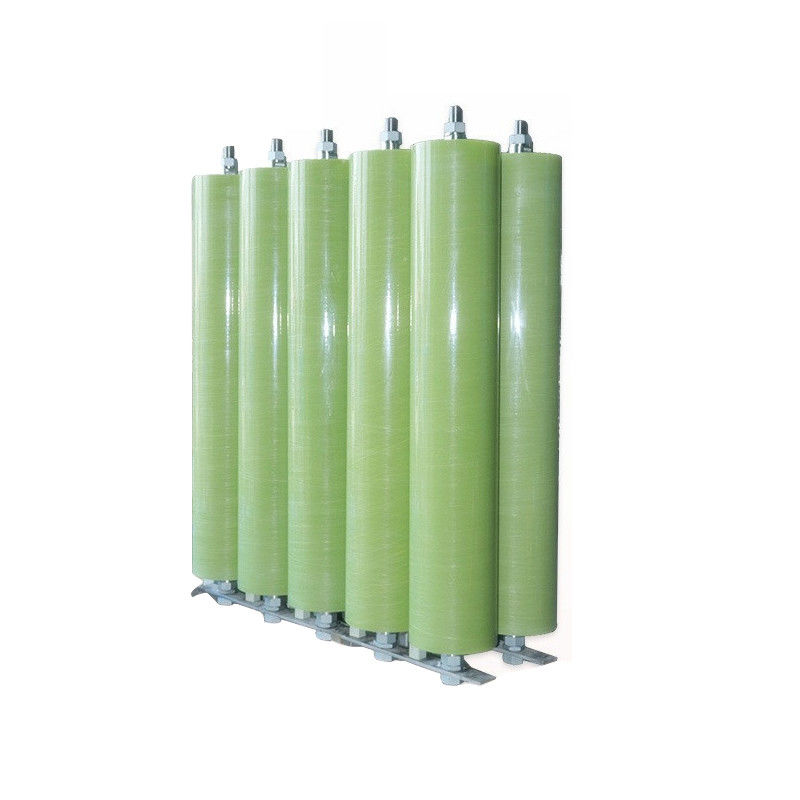

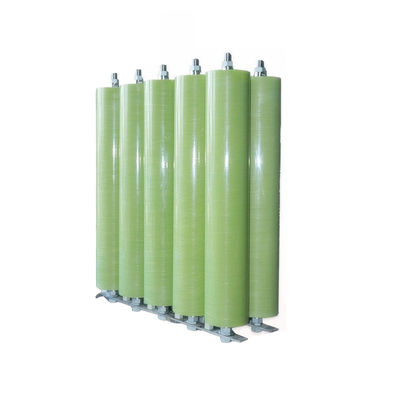

DTRO غشاء وحدة القرص أنبوب التناضح العكسي غشاء وحدة غشاء DT لمعالجة مياه الصرف الصحي عالية ومنخفضة

تقنية غشاء DT ، والمعروفة أيضًا باسم تقنية وحدة أنبوب القرص ، تنقسم إلى فئتين: DTRO (Disc Tube Reverse Osmosis) و DTNF (Disc Tube Nanofiltration).إنها وحدة تفريق غشاء براءة اختراعتم تطوير هذه التكنولوجيا خصيصًا لترشيح وفصل محلولات العلف عالية التركيز وتم تطبيقها بنجاح منذ ما يقرب من 30 عامًا.

1هيكل وحدة غشاء الأوزموسية العكسية للأنابيب القرصية DTRO
تتكون وحدة غشاء أنبوب القرص بشكل رئيسي من غشاء RO ، لوحة التوجيه ، عصا سحب المركزية ، القشرة ، ومكونات الختم المختلفة ومسامير الاتصال في كلا الطرفين من الشريط.تعبئة غشاء المرشح ولوحة التوجيه معا، وتثبيتها مع قضيب مركزي وفلنج غطاء نهاية، ومن ثم وضعها في غلاف مقاوم للضغط، وتشكل مكون غشاء أنبوب القرص.

2مبدأ عمل غشاء التناضح العكسي لأنبوب قرص DTRO
بعد أن يمر السائل عبر الفجوة بين كومة الغشاء والغلاف ، يدخل لوحة التوجيه السفلية من خلال قناة التوجيه (كما هو موضح في الشكل 2).يتدفق السائل المعالج بسرعة من خلال غشاء المرشح على مسافة قصيرة، ثم يعكس 180 درجة إلى سطح الغشاء الآخر، ومن ثم يتدفق إلى غشاء المرشح التالي،تشكيل تصفية تدفق ملامسة من محيط لوحة التوجيه إلى وسط الدائرة، ثم إلى محيط، وأخيرا إلى مركز الدائرة على سطح الغشاء. يتدفق السائل المركز من شرف المدخل. كما يتدفق السائل من خلال غشاء المرشح،يتم تفريغ المواد المنقوصة باستمرار من خلال أنبوب التجميع المركزييتم عزل السائل المركز والمرصع عن طريق ختم حلقة O مثبت على لوحة التوجيه.

3خصائص تكنولوجيا غشاء الأوزموسية العكسية الأنبوب القرص DTRO:
• تجنب الحواجز الجسدية
يتبنى مكون DT تصميم قناة تدفق مفتوحة ، مع قناة تدفق فعالة واسعة للمواد والسائل ، وتجنب الانسداد المادي.
• ظاهرة التلوث والتكبير المنخفض
من خلال استخدام قرص دليل مع نقاط دعم منحرفة ، يشكل السائل المادي حالة مضطربة أثناء عملية التصفية ، مما يقلل إلى حد كبير من حدوث تراجع سطح الغشاء والتلوث ،و ظاهرة استقطاب التركيزهذا يسمح لمصادر المياه الملوثة بشدة مع قيم SDI تصل إلى 20 أن تظل غير ملوثة.
• عمر الخدمة الطويل للغشاء
وحدة غشاء DT تقلل بفعالية من تلوث الغشاء و تقلل من تلوث الغشاء و لديها دورة تنظيف طويلةالهيكل الخاص والتصميم الهيدروليكي من DT جعل مجموعة الغشاء سهلة التنظيف، وتستعيد تدفق التيار بعد التنظيف جيدة جدا، وبالتالي تمديد حياة الغشاء.عمر غشاء DT يمكن أن يكون 3 سنوات أو أكثر، والتي لا يمكن تحقيقها لنظم معالجة الغشاء العامة.
• سهولة صيانة المكونات
تتبنى وحدة غشاء DT تصميمًا موحدًا وسهلة التفكيك والصيانة. يسمح فتح وحدة DT بفحص وصيانة سهلة لأي غشاء مرشح ومكونات أخرى.صيانة بسيطة، وعندما يكون عدد المكونات غير كافية، والوحدة تسمح لعدد أقل من الأغشية وألواح التوجيه ليتم تثبيت دون التأثير على استخدام وحدة غشاء د.ت.كل أعمال الصيانة يمكن إكمالها في الموقع.

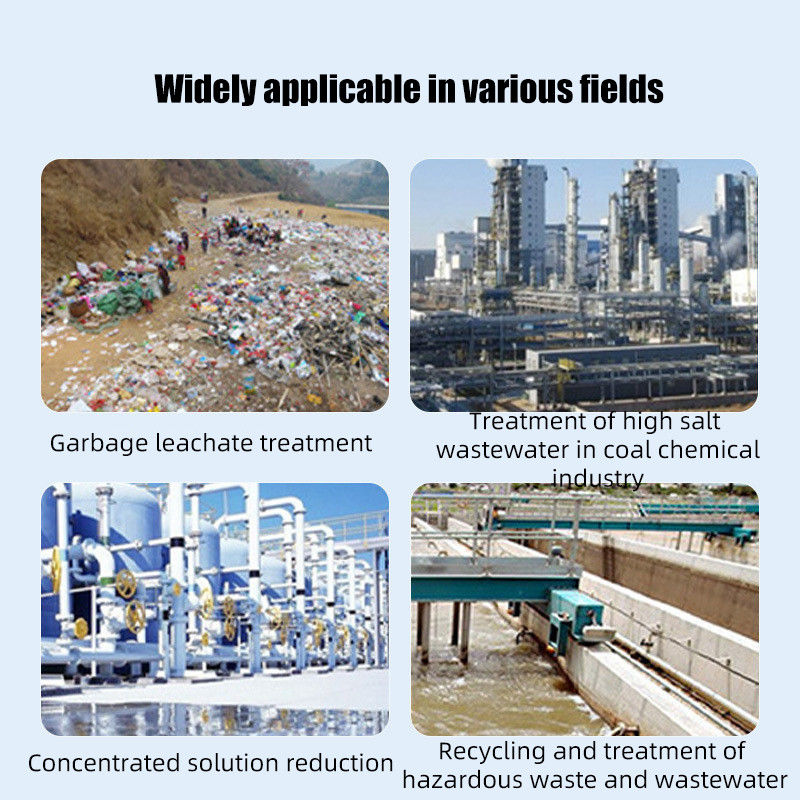

مجالات تطبيق غشاء التناضح العكسي للأنابيب القرصية DTRO:

● معالجة مياه الصرف الصناعي الصعبة
● معالجة السائل والتركيز من القمامة
معالجة إعادة تركيز وتقليص المياه المركزة بالتناضح العكسي
● إعداد إمدادات مياه الشرب عن طريق تحلية مياه البحر في منطقة البحر بأكملها
● إمدادات مياه الشرب المتنقلة للمخيمات العسكرية والعمليات الميدانية
إمدادات الطوارئ لمياه الشرب في حالات الكوارث الطبيعية، تلوث مصادر المياه، الخ
تطبيق عملية الفصل والتنقية والتركيز في صناعة الأدوية الحيوية

مستودع الغشاء DT (Disk Tube) يستخدم مبدأ التناضح العكسي لفصل وتنقية وتحلية الجزيئات في السوائل. يمكن أن يزيل العديد من الشوائب العضوية أو غير العضوية،بما في ذلك المعادن الثقيلةالمواد العضوية وغير العضوية والمواد الضارة الأخرى. أعمدة غشاء DT لديها أداء عالية وتكاليف تشغيل منخفضة.بالمقارنة مع آليات غشاء التناضح العكسي التقليدية، أعمدة غشاء DT لديها معدلات استعادة أعلى، قنوات السائل المفتوحة، وأقل عرضة لانسداد وتقليص.
عندما يتم تثبيته في نظام التناضح العكسي ، يمكن أن يعمل عمود غشاء DT تحت مياه المدخل عالية SDI. نوعية المياه المنتجة جيدة ويمكن إعادة استخدامها مباشرة في موقع الإنتاج.غشاء الأوزموسية العكسية الأنبوب القرص DTRO لا يتطلب استبدال متكرر ولها عمر الخدمة أكثر من 5 سنوات.

نظام DT DTRO القرص أنبوب غشاء التناضح العكسي يستخدم على نطاق واسع في معالجة غير ضارة من غسول القمامة، أنظمة تحلية مياه البحر،وإعادة استخدام ومعالجة غير ضارة لمياه الصرف الصناعي الأخرى الملوثة للغاية.

غشاء التناضح العكسي للأنابيب القرصية DTRO هو نظام لمعالجة مياه الصرف الصحي الصناعية، ويتميز:
يمكن أن تتقبل مياه الصرف الصحي صعبة التدهور للغاية ، مثل CODCr1000-20000mg / L ومحتوى الملح 1000-20000mg / L
معدل استرداد مرتفع: 75% -90%
الأداء العالي والتكلفة المنخفضة: تكلفة التشغيل لكل طن من المياه أقل من 2 يوان
SDI المدخل يمكن أن يصل إلى 6.5، ولا توجد إمكانية انسداد التلوث في النظام. يمكن أن تكون موصلة المياه المنتجة منخفضة إلى 100 μs / cm
● صيانة سهلة
● عمر الغشاء الطويل: 5 - 10 سنوات

عمود غشاء DT DTRO الأنبوب القرص غشاء التناضح العكسي يستخدم على نطاق واسع في معالجة السائل من القمامة، الصفر تصريف مياه الصرف الصناعي،ومعالجة مياه البحر في السفنوقد تم تطبيقها بنجاح لأكثر من 30 عاما، والتكنولوجيا ناضجة جدا وموثوق بها، مع الآلاف من الحالات الهندسية في جميع أنحاء العالم.خلال عملية الطلبوقد جمعت PALL خبرة هندسية غنية، وتحسين مستمر لبعض عيوب أعمدة غشاء DT، وتحسين تصميم أجهزة النظام المُحسنة،والتي أدت إلى أداء ملحوظ من أعمدة غشاء DT PALL في جميع أنحاء العالم ويعترف بها كرائد في هذا المجال.

وتشمل النماذج الشائعة:

عمود غشاء التناضح العكسي لأنبوب القرص DTRO عند 75 بار

طابور DTRO القرص عمود غشاء التناضح العكسي 90bar

طابور القرص DTRO عمود غشاء التناضح العكسي 120بار
