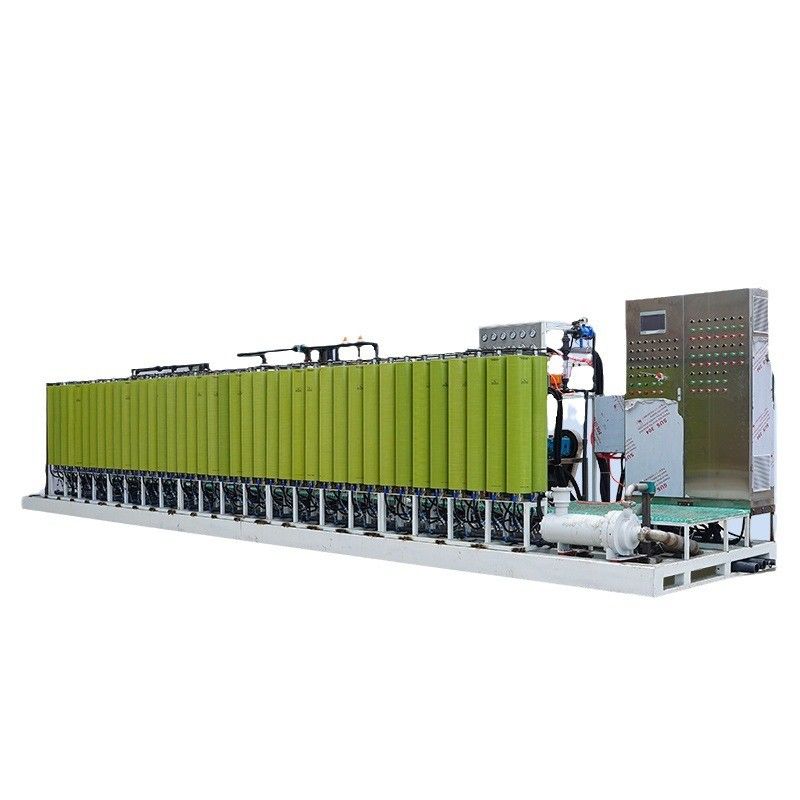

محطة نقل القمامة نظام معالجة المياه الصرف الصحي العكسي




1مقدمة لـ DTRO
تمثل DTRO اختصارًا لـ Disc Tube Reverse Osmosis ، والقلب من نظام التناضح العكسي للأنبوب القرصي هو عمود غشاء أنبوب القرص.تم تصميم عمود غشاء DTRO خصيصًا لمصادر المياه عالية التركيز ولديه قناة مفتوحة، مناسبة لمختلف مصادر المياه. نظرًا للقناة الفسيحة (1.3 مم) بين الغشاء واللوحة الموجهة ، يمكن أن تصل قيمة SDI للمياه العادمة التي تدخل مجموعة الغشاء إلى 20.الهيكل الخاص والتصميم الهيدروليكي لمكونات DTRO تجعل تجمع الغشاء سهل التنظيف، وتجنب القشرة وغيرها من التلوث الغشاء.
هيكل وحدة غشاء DTRO يختلف تمامًا عن الغشاء التقليدي من نوع اللف.ويدخل سائل الغذاء إلى وعاء الضغط من خلال المدخلمن الطرف الآخر من وحدة الغشاء من خلال القناة بين لوحة التوجيه والغلاف ، في الطرف الآخر من اللحاء ، يدخل سائل التغذية إلى لوحة التوجيه من خلال 8 قنوات.يتدفق السائل المعالج بسرعة من خلال غشاء المرشح في أقصر مسافة، ثم يعكس 180 درجة إلى سطح الغشاء الآخر ، ويتدفق إلى لوحة التوجيه التالية من خلال فتحة في وسط لوحة التوجيه ،وبالتالي تشكيل مسار مزدوج على شكل "S" من محيط لوحة الدليل إلى وسط الدائرة، ثم إلى محيط، وأخيرا إلى مركز الدائرة على سطح الغشاء. يسير السائل المركز في النهاية من شراع المدخل.

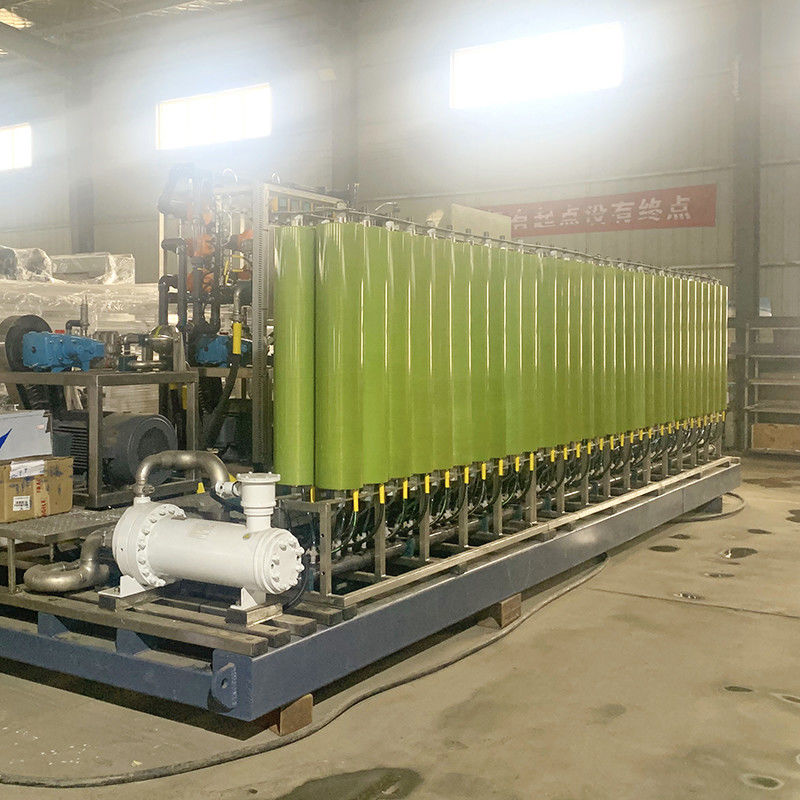

جوهر نظام DTRO هو عمود غشاء أنبوب القرصالذي يتم تشكيله عن طريق تجميع مجموعة من الأقراص الهيدروليكية وغشاء التناضح العكسي بشكل متماسك إلى شكل أسطواني من خلال أنابيب الفولاذ المقاوم للصدأ مع خيوط المسمار في كلا الطرفينعمود الغشاء له قطر 200 ملليمتر وطول 1500 ملليمتر، يتكون من 210 قرص دليل و 209 غشاء.

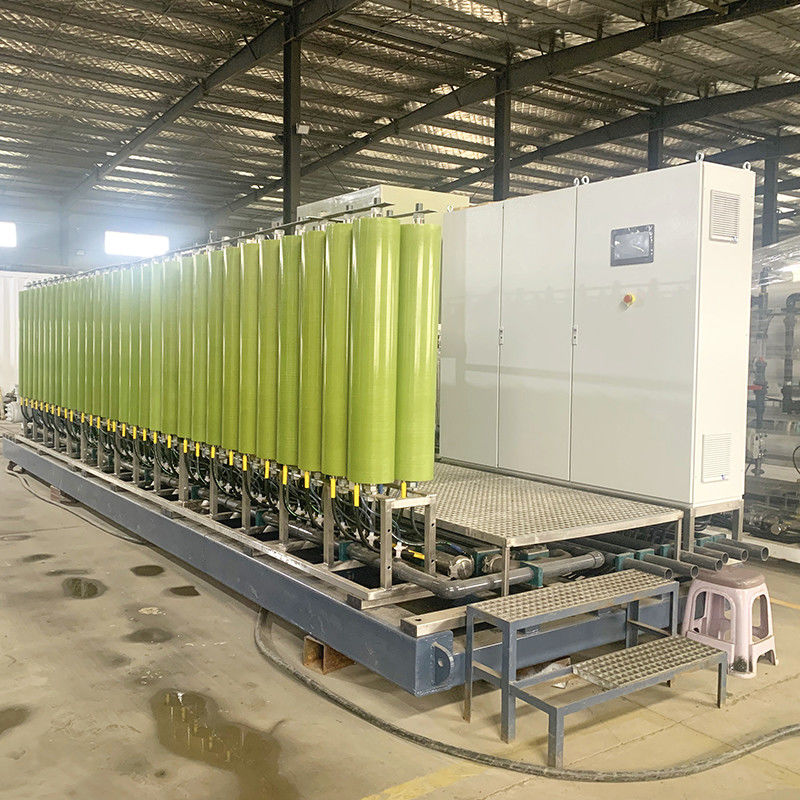

يتضمن نظام DTRO: غشاء التناضح العكسي لأنبوب القرص، مضخة الضغط العالي، مضخة تعزيز عبر الإنترنت، صمام تنظيم الضغط، صمام الكهربائية الداخلية، عداد تدفق المياه المركزة،عداد تدفق المياه المطهرة، مقياس ضغط المدخل، مقياس ضغط المخرج، المفتاح والضوء المؤشر، الحموضة على الانترنت، اختبار الموصلات، الخ. هو نظام التحكم الكهربائي التلقائي اليدوي و PLC المستقلة،والكمبيوتر التحكم المركزي وشاشة اللمس في الموقع من المعدات يمكن تحقيق التحكم في عملية المعالجة.
2تقدمية نظام معالجة غشاء الأنبوب القرصي العكسي تكمن في:
2.1 بسبب تصميم ديناميكية السوائل الخاص لمجموعة غشاء DTRO ، فهي مناسبة لمعالجة مياه الصرف الصحي ذات الغموض العالي ومعامل محتوى الرمل العالي.بالنسبة لنظام التناضح العكسي نموذجي من نوع الدور، لا يمكن أن يتجاوز مؤشر تركيز الوحل (SDI) الذي يدخل مياه الصرف الصحي المجموعة الغشاءية 3، ويمكن أن لا يتجاوز معامل محتوى الرمل 3.بسبب القناة الفسيحة بين غشاء DTRO ولوحة الدليل، يمكن أن تصل قيمة SDI لمياه الصرف الصحي التي تدخل مجموعة الغشاء إلى 20، ويمكن أن يصل معامل محتوى الرمل أيضًا إلى 40.
2.2 مجموعة غشاء DTRO لديها تلوث أقل، وتقلل من تلوث الغشاء، وتطيل عمر غشاء التناضح العكسي.الهيكل الخاص والتصميم الهيدروليكي من DTRO جعل مجموعة الغشاء سهلة لتنظيف، وتجنب التقليط وغيرها من التلوث الغشاء، وبالتالي تمديد عمر الغشاء. الغشاء المستخدم لDTRO يمكن أن يكون عمر ما يصل إلى 3-5 سنوات، أو حتى أكثر،والتي لا يمكن تحقيقها في أنظمة معالجة التناضح العكسي النموذجية.
2.3إن نظام معالجة DTRO سهل التثبيت والصيانة وسهل التشغيل وله درجة عالية من الأتمتة.بسبب حقيقة أن خطوط الأنابيب وقطع الغيار المستخدمة في نظام DTRO هي في الغالب مكونات قياسية، التثبيت والصيانة مريحة نسبيا.
نظام تشغيل أوتوماتيكي من الدرجة الأولى: إن طول عمر النظام لا ينفصل عن جودة وضع إدارته التشغيلية.النظام حساس للغاية لمختلف المؤشرات التقنية مثل ضغط التشغيليمكن أن يمتد نظام التشغيل ونمط الإدارة الجيد عمر الخدمة للغشاء ويقلل من تكاليف التشغيل.
